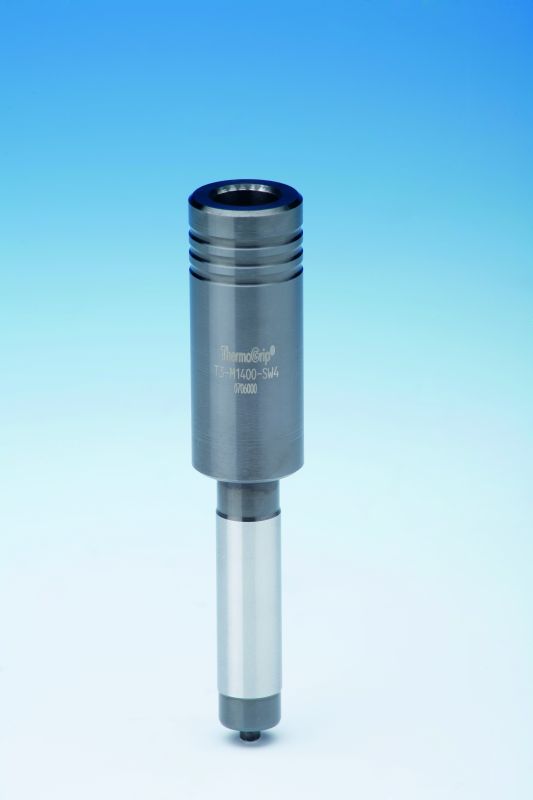

Längenmessadapter

Die Längenvoreinstellung erfolgt vor dem Schrumpfvorgang mittels Messadapter (B). Dieser... mehr

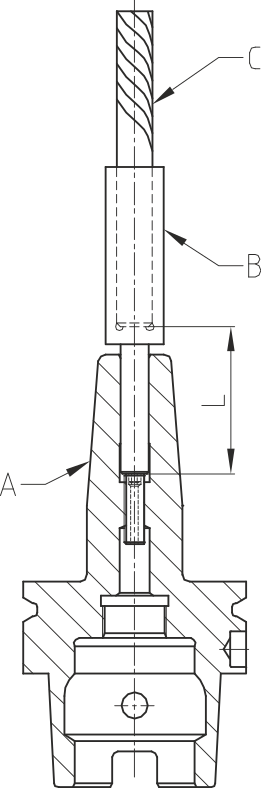

Die Längenvoreinstellung erfolgt vor dem Schrumpfvorgang mittels Messadapter (B). Dieser wird mit dem Werkzeug (C) zusammen in das Spannfutter (A) gesteckt. Durch Drehen des Messadapters wird die Werkzeuglänge über eine Nachstellschraube verändert. Die Länge L = 80 mm (3.15 inch) muss verrechnet werden. Anschließend wird der Messadapter entnommen und das Werkzeug auf die gewünschte Länge eingeschrumpft.

Varianten:

Bestell-Nr.
d1
d1 in Inch
l1
l1 in inch
sw
Zubehör
Merken
79.230.06
6,0
0,24
80,0
3
79.230.08
8,0
80,0
3,15
3
79.230.10
10,0
80,0
3,15
4
79.230.12
12,0
80,0
3,15
5
79.230.14
14,0
80,0
3,15
5
79.230.16
16,0
80,0
3,15
6
79.230.18
18,0
80,0
3,15
6
79.230.25
25,0
80,0
3,15
8
79.230.32
32,0
80,0
3,15
8
